¿Qué le pasa al techo de una camioneta en una volcadura?

Accidente en volcadura dentro de una mina con camioneta Toyota Hilux equipada con sistema de protección antivuelco HALO.

Hace unas semanas, una camioneta Toyta Hilux de una flotilla minera en Sudafrica volcó durante un turno de operación. El vehículo quedó como pérdida total. El operador regresó a trabajar al día siguiente, sin lesiones. Las dos cosas son ciertas al mismo tiempo, y entender por qué es probablemente lo más importante que un gerente o supervisor de flotilla puede saber sobre volcaduras.

¿Qué le pasa al techo de una camioneta en una volcadura?

Cuando alguien ve las fotos de una volcadura, lo primero que mira es el parabrisas destruido y la lámina deformada. Es una reacción natural: el vehículo se ve devastado, y esa devastación parece ser la medida del daño. No lo es. El cristal laminado del parabrisas está diseñado para ceder. Lo mismo aplica para las abolladuras en las puertas, el cofre doblado o los espejos arrancados. Son daños materiales, y el vehículo es reemplazable. La única pregunta que importa en una volcadura es otra: ¿El techo bajó sobre la cabeza del operador? Ahí es donde se decide si la volcadura fue un incidente costoso o una fatalidad.

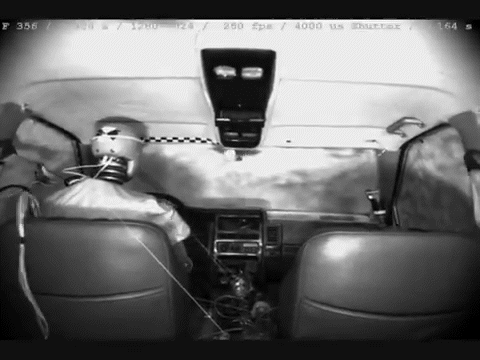

Aplastamiento de techo durante simulación de volcadura en prueba controlada.

Lo que realmente falla en una volcadura

Una camioneta de doble cabina tiene un centro de gravedad alto, y ese problema empeora cuando va cargada o circula en terracería, caminos de mina o superficies irregulares. Es una de las razones por las que las volcaduras siguen siendo una de las principales causas de muerte laboral en vehículos a nivel mundial.

Cuando una camioneta sin protección antivuelco rueda, la secuencia es predecible:

1. El vehículo impacta el suelo sobre una esquina del techo, no sobre toda la superficie. Toda la energía se concentra en un solo punto.

2. Ese punto de carga colapsa hacia adentro, porque el techo de un vehículo de producción no está diseñado para sostener el peso del vehículo en dinámica.

3. El poste B —el pilar vertical entre la puerta delantera y la trasera— se dobla.

4. La estructura del techo se aplasta hacia abajo y hacia adentro, reduciendo el espacio interior de la cabina.

Ese espacio interior tiene un nombre técnico: espacio de supervivencia. Es el volumen que debe permanecer libre alrededor del ocupante para que no sea aplastado.

Cuando el espacio de supervivencia desaparece, el cinturón de seguridad deja de ser una protección y se convierte en un problema.

Foto de acercamiento de camioneta involucrada en accidente de volcadura dentro de mina.

Qué muestran las fotos de esta volcadura

En las imágenes de esta unidad, después de ser retirada del sitio, el parabrisas no existe. La lámina del costado está raspada y deformada. El vehículo es pérdida total y no volverá a operar. Ahora observe el marco de la puerta. Sigue siendo un rectángulo. El poste B está vertical. La línea del techo no bajó. Esa geometría intacta es la razón por la que el operador salió caminando. No fue suerte, ni un ángulo favorable de impacto, ni un golpe menor. Fue el resultado de que la estructura hiciera su trabajo mientras la carrocería se sacrificaba. Un vehículo que se destruye pero mantiene la cabina íntegra no es una falla del sistema. Es exactamente el resultado esperado.

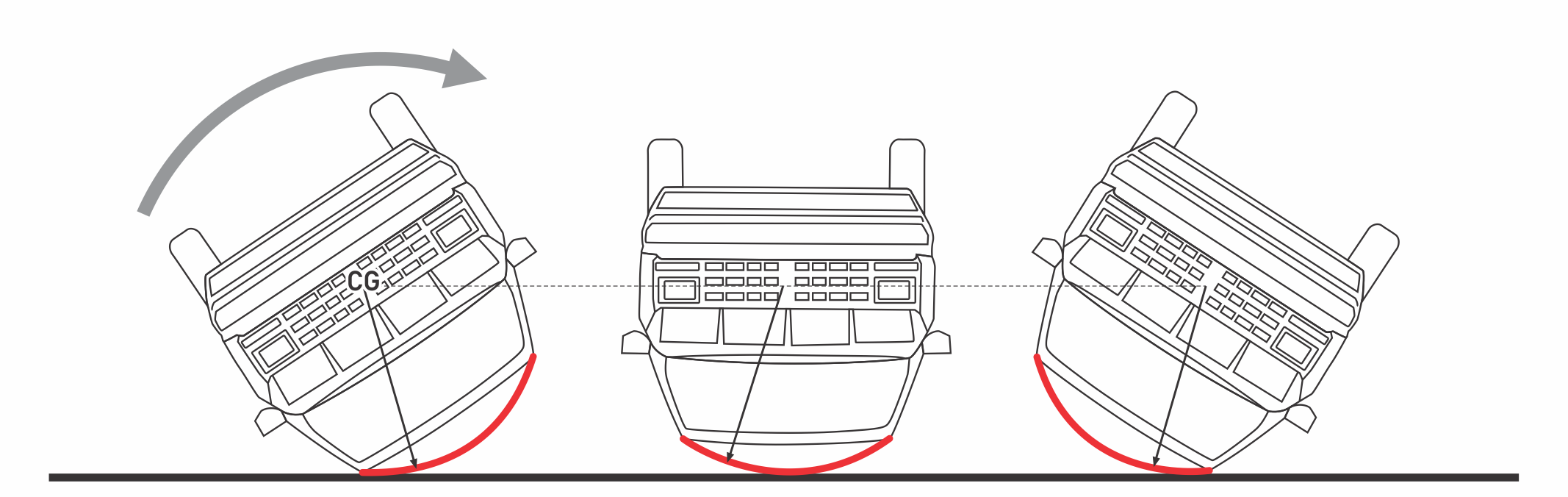

Diagrama de como funciona el HALO antivuelco.

Cómo funciona un sistema de protección antivuelco HALO

HALO significa High Attenuation Load Offset —compensación de carga de alta atenuación—. El nombre describe el principio de funcionamiento. El sistema consiste en dos elementos que trabajan juntos:

• Una estructura tubular externa montada sobre el techo, similar en apariencia a un rack de carga. Su función no es cosmética: mantiene el radio de giro del vehículo durante la volcadura, permitiendo que ruede de forma más continua en lugar de engancharse y detenerse abruptamente. Eso reduce las fuerzas que reciben los ocupantes.

• Refuerzos internos en los pilares, instalados dentro de los recubrimientos plásticos originales del vehículo. No son visibles desde el interior de la cabina y no interfieren con bolsas de aire laterales, bolsas de cortina ni cinturones de seguridad.

Al unir todos los pilares verticales del vehículo y distribuir la carga sobre la estructura completa del techo, el sistema evita la concentración de fuerza en un solo punto. En lugar de que una esquina reciba todo el impacto y colapse, la carga se reparte.

Dos características que suelen preguntar los responsables de flota:

• Peso: entre 50 y 60 kilogramos, lo que no modifica de forma significativa el centro de gravedad ni el rendimiento de combustible.

• Instalación: se adapta a modelos específicos —Toyota Hilux y Land Cruiser, Ford Ranger, Nissan, Isuzu, Mitsubishi, Mercedes-Benz Sprinter, entre otros— sin modificar la estructura original del vehículo.


Certificación: por qué importa

Cualquiera puede soldar tubo sobre un techo. Lo que distingue a un sistema de protección antivuelco certificado de una estructura improvisada es que existe evidencia documentada de su desempeño bajo norma. Los sistemas HALO están evaluados bajo dos estándares:

• ISO 3471:2008 — Norma internacional que establece los requisitos de desempeño para estructuras de protección contra volcaduras, incluyendo la verificación de que se preserve el espacio de supervivencia bajo carga.

• FMVSS 216 — Norma federal de Estados Unidos que mide la resistencia al aplastamiento del techo, expresada como relación resistencia-peso (SWR). El estándar exige que el techo soporte un múltiplo del peso del vehículo sin invadir el espacio del ocupante.

Esta documentación no es un trámite. Es la herramienta con la que un responsable de seguridad justifica la inversión ante su área de compras y demuestra cumplimiento ante auditorías de cliente o de mina.

Tres preguntas para su flota

Si opera vehículos ligeros en minería, construcción, energía, agricultura o logística en terracería, vale la pena responder esto con honestidad:

1. ¿Sabe qué le pasa al techo de sus unidades en una volcadura, o lo está asumiendo? Si nunca lo ha verificado contra una norma, es una suposición.

2. ¿Su protección actual está certificada bajo alguna norma reconocida? Una estructura fabricada localmente sin ensayo documentado puede dar confianza sin dar protección.

3. ¿Qué unidades de su flota tienen mayor exposición? Vehículos cargados, caminos de mina, turnos nocturnos y trayectos largos en terracería concentran el riesgo.

Las volcaduras son, en la gran mayoría de los casos, sobrevivibles —si la cabina aguanta.

Esa es toda la diferencia entre un vehículo dado de baja y una llamada que nadie quiere hacer.

¿Quiere saber qué opciones existen para su flota?

Escríbanos a serviciohalo@safetyei.com o por WhatsApp al +52 811-050-7704. Podemos revisar los modelos de su flotilla y compartirle la documentación técnica completa.
